1、应用

传输模块采用高性能微处理器，模块化设计，内置主流工业级4G模块，以嵌入式操作系统为支持，可实现雨量、水位、流速、流量等水文传感器数据的采集与处理，并提供高速可靠的数据传输功能。

2、功能

设备不仅通过了水利部水文仪器及岩土工程仪器质量监督检验测试中心规约和质量检测，还比市场主流设备多一些特定的优势功能和特性。

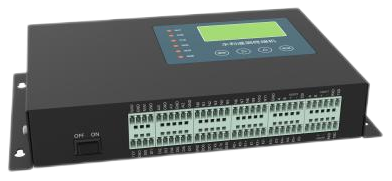

3、设备组成

声光电传输模块由主机和GSM天线及接线端子组成，12V2A电源适配器需自备。

二

产品特点

Product features

1、工业级设计

（1）采用高性能低功耗芯片

（2）采用高性能通信定位模块

（3）支持低功耗模式，包括休眠模式

（4）采用金属外壳，防护等级IP30，金属外壳和系统安全隔离，特别适合于工控现场的设计

（5）宽电源输入（DC 5V~36V），电源接口内置反相保护和过压保护

2、遵循国家标准

SL651-2014水文监测数据通信规约

3、设备稳定可靠

（1）采用完备的防掉线机制，链路检测，断线自动连接，保证传输模块在线

（2）RS232/RS485接口内置15kV ESD保护

（3）SIM卡接口内置15kV ESD保护

（4）电源接口内置反相保护和过压保护

（5）天线接口防雷保护

（6）WDT看门狗防护，多重软硬件保证系统稳定

（7）具有本地保存大容量数据和设备参数功能

（8）系统采用双分区设计，具有手动恢复系统功能

三

简要技术特性

Brief technical characteristics

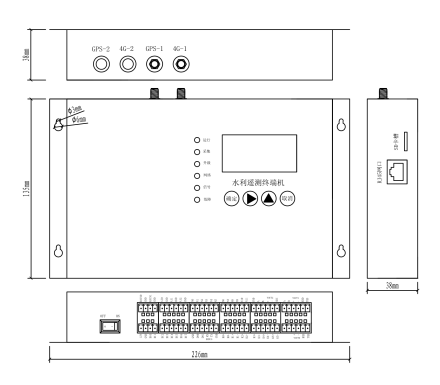

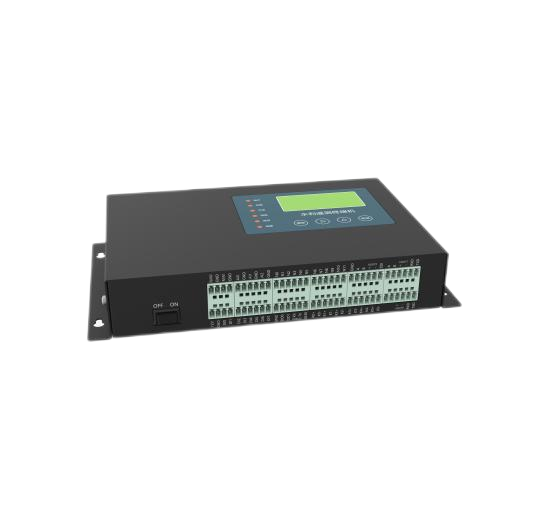

1、产品尺寸

2、存储规格

版载存储空间	32MB
最大扩展存储	32GBTF存储卡（MicroSD）

3、联网模块

模块型号	移远EC20
网络制式	4G全网通
SIM卡类型	Standard SIM（大卡）
定位	GPS/北斗

4、显示屏

规格	32MB
分辨率	*12864**
驱动芯片	ST7565

5、供电

标准电源	DC 12V/2A
供电范围	DC 5V～36V
电源接口内置反向保护和过压保护

6、功耗

休眠模式电流	≤30mA
工作模式电流	≤70mA
备注：以上测试条件不接内置水文网关模块；设备不工作时会自动进入休眠模式。

7、温度

工作温度	-35°C～75℃
存储温度	-40°C～85℃
相对湿度	0～95%（无凝结）

四

详细规格参数

Detailed specification parameters

1、软件规格

多种通信功能	内置水文安全网关模块转接槽；4G全网通；GPS/北斗
采集功能	支持标准MODBUS采集协议（水位、流量、流速）支持标准HART采集协议（水位）支持DI雨量采集
控制功能	具备逻辑控制功能，能自动/远程控制泵、阀门、闸门等设备
远程管理功能	采集数据定时上报中心平台；支持电池电压等状态上报功能；远程升级；远程控制电源输出；远程查看DI状态
智能报警功能	监测数据越限，现场设备故障，立刻报警（DO口）
存储功能	本地数据存储，循环存储监测数据，掉电不丢失
多种配置方式	本地客户端配置，远程网页平台配置，其中本地方式需使用RS232串口进行配置
版本回滚功能	模块支持恢复上一版本，系统分区采用双分区设计
UI实时显示	支持实时采集信息的显示，方便现场调试
水利协议	水文监测数据通信规约协议水利自拟协议

2、硬件规格

水文网关转接槽	1路水文网关转接槽（内置）
雨量采集	2路翻斗式雨量采集RAIN0~RAIN1
模拟量	3路模拟量输入AI0~AI2
格雷码	12路格雷码输入N0~N11
电源输出	3路12V电源输出VOUT0~VOUT2
数字量	8路数字量输入DI0~DI7 2路数字量输出DO0~DO1
继电器	6路继电器控制外部电源通断K0~K5
485/232	2路RS485 2路RS232 1路RS232debug
电源采集	支持电源电压采集
状态指示灯	6路状态指示灯
按键	4个电容式按键
4G/GPS	双4G和双GPS天线接口
